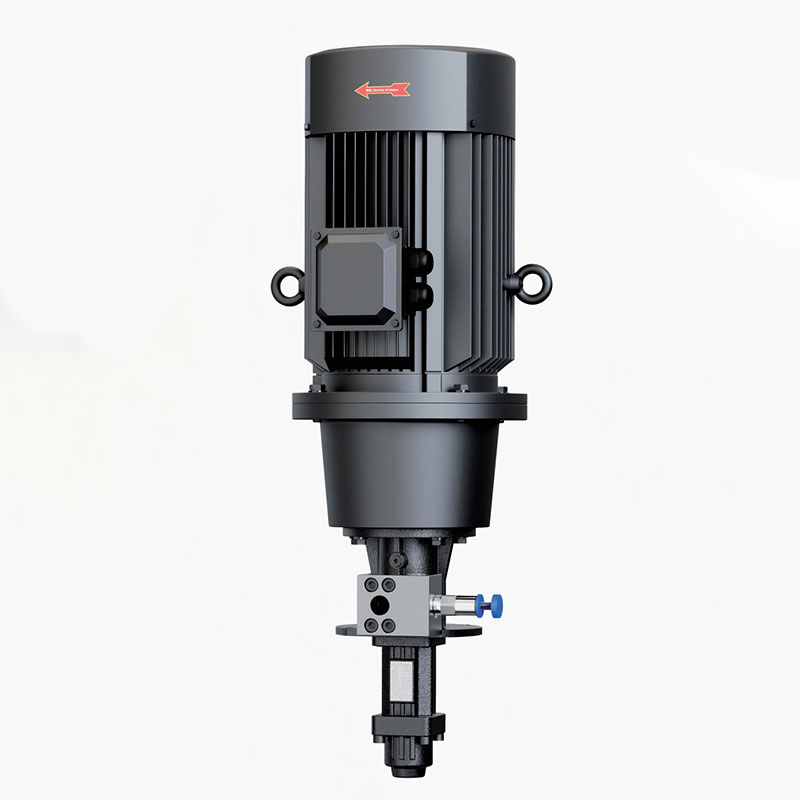

The 3HS25 series high-pressure three-screw pump is designed for use in the machine tool industry and is suitable for pumping various cooling and lubricating materials (coolants, emulsions, cutting fluids, etc.) required for machine tool processing. Provides precise washing, cooling, lubrication, crushing and chip removal of workpieces and tools, extending tool life and improving machine precision.
The 3HS25 series high-pressure three-screw pump is designed for use in the machine tool industry and is suitable for pumping various cooling and lubricating materials (coolants, emulsions, cutting fluids, etc.) required for machine tool processing. Provides precise washing, cooling, lubrication, crushing and chip removal of workpieces and tools, extending tool life and improving machine precision.
В зависимости от рабочих условий предлагаются погружной монтаж на баке (насос погружён в жидкость), сухой монтаж (без погружения) и горизонтальный монтаж. Насос имеет различные способы подключения: резьбовое, фланцевое или нестандартные интерфейсы для удовлетворения потребностей клиентов. На выходе опционально может быть установлен предохранительный переливной клапан для активной защиты от превышения давления. При горизонтальном монтаже по умолчанию предусмотрена опорная плита (основание).
3HS25
◆ 3: Трёхвинтовая конструкция
◆ HS: Серия высоконапорных трёхвинтовых насосов (высокое давление, тяжёлые нагрузки, специально для гидравлики / смазки)
◆ 25: Nominal screw diameter 25mm – small size high pressure model
1. Номинальное давление: обычно 2,5–10 МПа (25–100 бар), максимальное кратковременное давление 10 МПа (для модели высокого давления)
2. Capacity (at 2900 rpm): 3–6 m³/h (50–100 l/min); для той же модели доступен тихоходный вариант 1450 об/мин (производительность вдвое меньше)
3. Перекачиваемая среда: чистые жидкости с смазывающими свойствами (гидравлические масла, смазочные масла, дизельное топливо, тяжелые топлива), без твёрдых частиц; вязкость среды 3–760 мм²/с (сСт); температура среды ≤150°C
4. Cavitation reserve NPSHr: ≤2.5 m – excellent self-priming properties
5. Seal configuration: standard - mechanical seal; gland seal, explosion-proof seal possible
Construction
1 driving screw + 2 driven screws; remote bearings, axial fluid supply; the package (rotor part) is completely removed for maintenance; стандартный горизонтальный монтаж, возможен вертикальный фланцевый монтаж (на заказ)
Основные материалы
Винты: 38CrMoAl с азотированием и термообработкой (износостойкие, выдерживают высокое давление)
Pump body: gray cast iron HT250 / ductile iron QT450
Втулка (гильза): оловянистая бронза ZCuSn10Pb1 (высокопрочная, износостойкая)
1. Stable outlet pressure,no flow pulsation, low noise, low vibration – идеальный выбор для гидравлических систем
2. Ведущий и ведомые винты разделены масляной плёнкой, без металлического контакта – долгий срок службы, допускается кратковременная работа «всухую»
3. Multi-stage seal chamber design for high pressure; volumetric efficiency ≥82%, low power consumption
Гидравлические системы: станки, гидростанции, высоконапорная подача масла в строительной и дорожной технике
Смазочные системы: принудительная (циркуляционная) подача масла в редукторах, паровых турбинах, прокатных станах
Подача топлива: высоконапорная подача дизельного топлива в котлах, генераторных установках
Нефтехимия и судостроение: небольшие трюмные масляные насосы, масляные насосы вспомогательных механизмов
◆ Для режима 2900 об/мин, 6,3 МПа: рекомендуется двигатель мощностью 4–5,5 кВт (Y/YB, взрывозащищённый)
◆ Для режима 1450 об/мин, среднего давления 3,0 МПа: двигатель мощностью 2,2–3 кВт
